Основные деревья атак 1

Присвоить узлам характеристики «дорого» или «недорого» весьма полезно, но лучше показать, сколько именно это будет стоить. Можно задать узлам численные значения. На рис. 21.4 показана схема с указанием расходов на преодоление каждого узла. Так же как и оценка «да/нет», оценка затрат может легко быть распространена по всему дереву. Узлы ИЛИ принимают наименьшее из значений дочерних узлов, а значение узлов И равно сумме значений всех дочерних узлов.

На рис. 21.4 затраты указаны по всей схеме, а также выделен самый дешевый способ взлома.

[image]

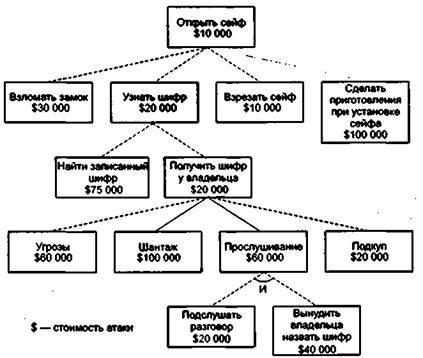

Рис. 21.4. Стоимость взлома

Опять же, эта схема может использоваться для определения уязвимых мест системы. Рисунок 21.5 показывает все возможные способы взлома, которые потребуют расходов меньше 100 000 долларов. Если вы рассматриваете только недорогие виды нападений (может, стоимость содержимого сейфа составляет как раз 100 000 долларов), тогда они вас заинтересуют.

[image]

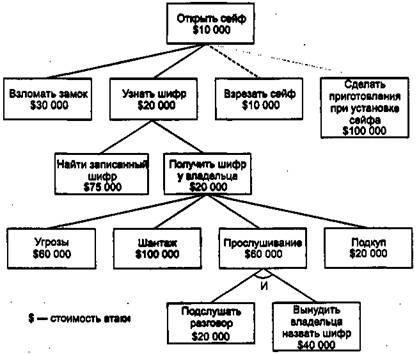

Рис. 21.5. Способы взлома, расходы на которые не превышают 100 000 долларов

Существует много других всевозможных оценок узлов, включая вероятность успеха различных способов нападения или вероятность того, что нападающий использует определенный метод, и т. д.

В любой практической схеме узлы имеют множество значений, соответствующих различным переменным. Различные значения узлов можно комбинировать, чтобы узнать больше об уязвимости системы. Например, на рис. 21.6 видно, что самые дешевые виды взлома не требуют специального оборудования. Вы также можете видеть способы открытия сейфа, требующие наименьших затрат и сопряженные с небольшим риском, не требующие взлома, не требующие квалификации, самые дешевые с наибольшей вероятностью успеха, «законные» и т. д. Каждый раз, уточняя определенные характеристики нападений, вы больше узнаете о безопасности системы.

[image]

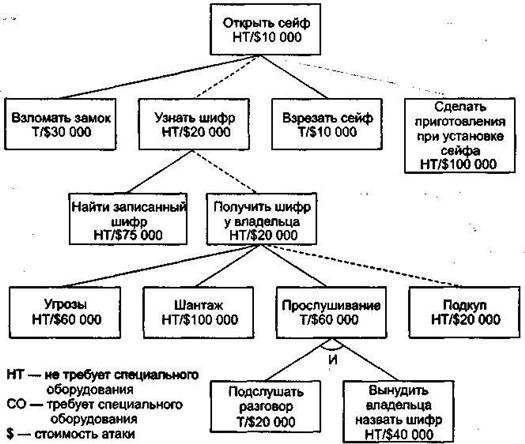

Рис. 21.6. Наиболее дешевые способы взлома, не требующие специального оборудования

Чтобы все это хорошо работало, необходимо объединить схему со сведениями о нападающих. Разные нападающие имеют различный уровень мастерства, успеха, неприятия риска, денег и т. д. Если вас беспокоит организованная преступность, то вы должны иметь в виду возможность дорогостоящих видов взлома и взломщиков, готовых попасть в тюрьму. Если вас тревожит угроза нападения террористов, вы не должны забывать о тех, кто готов умереть ради достижения своей цели. Если же речь идет об аспирантах, изучающих вашу систему безопасности, нет смысла беспокоиться о таких незаконных действиях, как взяточничество и шантаж. Характеристика нападающих определяет то, какой части дерева атак следует уделить особое внимание.

Деревья атак также позволяют сыграть в игру «что, если?», рассматривая различные варианты мер противодействия. Например, цель на рис. 21.6 оценивается в 20 000 долларов, поскольку самый дешевый вид взлома, не требующий специального оборудования, – это взятка лицу, знающему комбинацию. Что, если принять меры предосторожности – заплатить этому человеку сумму большую, чем возможная взятка, с тем чтобы он был менее сговорчив? Если предположить, что теперь расходы на подкуп составляют 80 000 долларов (напоминаю, это только пример; в реальности придется исследовать, как именно контрмеры влияют на значение узла), то цена увеличится на 60 000 долларов (возможно, на эту сумму придется нанять головорезов для достижения соглашения).
