Схема алгоритма

DES работает с 64-битовым блоком открытого текста. После первоначальной перестановки блок разбивается на правую и левую половины длиной по 32 бита. Затем выполняется 16 этапов одинаковых действий, называемых функцией f, в которых данные объединяются с ключом. После шестнадцатого этапа правая и левая половины объединяются и алгоритм завершается заключительной перестановкой (обратной по отношению к первоначальной).

На каждом этапе (см. Рис. 12-2) биты ключа сдвигаются, и затем из 56 битов ключа выбираются 48 битов. Правая половина данных увеличивается до 48 битов с помощью перестановки с расширением, объединяется посредством XOR с 48 битами смещенного и переставленного ключа, проходит через 8 S-блоков, образуя 32 новых бита, и переставляется снова. Эти четыре операции и выполняются функцией f. Затем результат функции f объединяется с левой половиной с помощью другого XOR. В итоге этих действий появляется новая правая половина, а старая правая половина становится новой левой. Эти действия повторяются 16 раз, образуя 16 этапов DES.

[image]

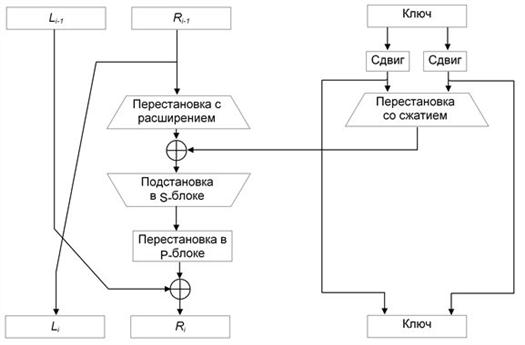

Рис. 12-2. Один этап DES.

Если Bi - это результат i-ой итерации, Li и Ri - левая и правая половины Bi, Ki - 48-битовый ключ для этапа i, а f - это функция, выполняющие все подстановки, перестановки и XOR с ключом, то этап можно представить как:

Li = Ri-1

Ri = Li-1 A f(Ri-1, Ki)

Начальная перестановка

Начальная перестановка выполняется еще до этапа 1, при этом входной блок переставляется, как показано в Табл. 12-1. Эту и все другие таблицы этой главы надо читать слева направо и сверху вниз. Например, начальная перестановка перемещает бит 58 в битовую позицию 1, бит 50 - в битовую позицию 2, бит 42 - в битовую позицию 3, и так далее.

Табл. 12-1.
Начальная перестановка

58,

50,

42,

34,

26,

18,

10,

2,

60,

52,

44,

36,

28,

20,

12,

4,

62,

54,

46,

38,

30,

22,

14,

6,

64,

56,

48,

40,

32,

24,

16,

8,

57,

49,

41,

33,

25,

17,

9,

1,

59,

51,

43,

35,

27,

19,

11,

3,

61,

53,

45,

37,

29,

21,

13,

5,

63,

55,

47,

39,

31,

23,

15,

7

Начальная перестановка и соответствующая заключительная перестановка не влияют на безопасность DES. (Как можно легко заметить, эта перестановка в первую очередь служит для облегчения побайтной загрузки данных открытого текста и шифротекста в микросхему DES. Не забывайте, что DES появился раньше 16- и 32-битовых микропроцессорных шин.) Так как программная реализация этой многобитовой перестановки нелегка (в отличие от тривиальной аппаратной), во многих программных реализациях DES начальная и заключительные перестановки не используются. Хотя такой новый алгоритм не менее безопасен, чем DES, он не соответствует стандарту DES и, поэтому, не может называться DES.
